試聴に最適なスクリーンのサイズとプロジェクターの選択

プロジェクターの購入を考えるときに、最も悩ましいのが「スクリーンのサイズ」です。できるだけ大きなサイズのスクリーンを使いたいと考えるのは山々ですが、大きすぎると使い辛いのがスクリーンです。
一般的な、「６，８，１０畳」の部屋を例にあげて、最適なスクリーンサイズと適合するプロジェクターの投影距離を計算してみました。

標準的な部屋のサイズ
（畳を敷ける部屋の形状を想定）

サイズ（畳）	幅(mm）	奥行き（mm）
６	２５５０	３４００
８　正方形	３４００	３４００
８　長方形	２７２０	４２５０
１０	３４００	４２５０

ワイドスクリーンの標準的な寸法
（ＯＳ　Ａ－１スクリーンのサイズです）

スクリーンのサイズインチ	画面 (mm)	画面縦 (mm)	ケース (mm)
80	1771	996	2000
90	1992	1121	2221
100	2214	1245	2443
110	2435	1370	2664
120	2657	1494	2886

※以下スクリーンはすべてワイドとします

プロジェクターの投影距離を１００型まで３ｍとした場合の部屋の大きさとスクリーンサイズ、プロジェクターの設置位置を図にすると下のようになります。

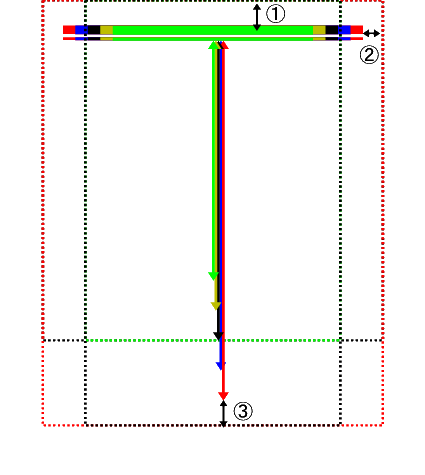

左の図は、部屋の大きさとスクリーン、プロジェクターの設置位置の関係を示しています。

方形の点線で仕切られた部分が畳を敷けるような比率にした部屋のサイズで、「６畳＝緑　・　８畳＝黒　・　１０畳＝赤」に色分けしています。

上の方にある横線がスクリーンの膜面の幅（ケース幅はそれより大きい）で「８０型＝緑　・　９０型＝金　・　１００型＝黒　・　１１０型＝青　・　１２０型＝赤」に色分けしています。

①は、スクリーンの膜面と壁との距離で、２５ｃｍに設定しています。これは、センタースピーカーを後ろに置けるギリギリの距離です。
②は、スクリーンを中央に取り付けた場合の左右の壁までの距離です。
③は、３ｍで１００型を投影できるプロジェクターを設置するためのプロジェクターのレンズ面までの距離です。

スクリーンのサイズと①、②、③の距離（mm）を計算すると次のようになります。

問題なし

注意が必要

非常に注意が必要

設置不可能

畳	８０型			９０型			１００型			１１０型			１２０型
畳	①	②	③	①	②	③	①	②	③	①	②	③	①	②	③
６	250	325	650	250	225	350	250	125	50	250	×	×	250	×	×
８正	250	780	650	250	650	350	250	550	50	250	425	×	250	325	×
８長	250	440	1500	250	310	1200	250	210	900	250	85	600	250	×	×
１０	250	780	1500	250	650	1200	250	550	900	250	425	600	250	325	300

最適なスクリーンのサイズとプロジェクター

■　SC＝スクリーン、PJ＝適合プロジェクターの100型まで設置距離
■　プロジェクターの設置奥行きは４０ｃｍとして計算していますので、大型プロジェクターをご使用の場合は考慮願います。

畳		８０型	９０型	１００型	１１０型	１２０型
６	SC	どんな形状のスクリーンでも設置可能です。	スクリーンと左右壁までの幅が非常に狭く、幅が10cm程度の細長いスピーカーを選ぶかサウンド透過型スクリーンをお選び下さい。	設置は不可能ではありませんが、サウンド透過型スクリーンでケース幅が部屋の横幅以内で取付可能な製品をお選び下さい。	設置不可能	設置不可能
６	PJ	3.4ｍ以下	3.1m以下	2.8m以下	2.5m以下	設置不可能
８正方形	SC	どんな形状のスクリーンでも設置可能です。	どんな形状のスクリーンでも設置可能です。	どんな形状のスクリーンでも設置可能ですが、投影距離の短いプロジェクターを選ぶ必要があります。音質を優先なさりたい場合には、サウンド透過型スクリーンをお薦めします。	どんな形状のスクリーンでも設置可能ですが、センタースピーカーをお使いの場合には、サウンド透過型スクリーンをお薦めいたします。	どんな形状のスクリーンでも設置可能ですが、センタースピーカーをお使いの場合には、サウンド透過型スクリーンをお薦めいたします。
８正方形	PJ	3.4ｍ以下	3.1m以下	2.8m以下	2.5m以下	設置不可能
８長方形	SC	どんな形状のスクリーンでも設置可能です。	どんな形状のスクリーンでも設置可能です。	スクリーンと左右壁までの幅が非常に狭く、幅が10cm程度の細長いスピーカーを選ぶかサウンド透過型スクリーンをお選び下さい。	設置は不可能ではありませんが、サウンド透過型スクリーンでケース幅が部屋の横幅以内で取付可能な製品をお選び下さい。	どんな形状のスクリーンでも設置可能ですが、センタースピーカーをお使いの場合には、サウンド透過型スクリーンをお薦めいたします。
８長方形	PJ	4.5m以下	4.0m以下	3.6m以下	3.3m以下	3.0m以下
１０	SC	どんな形状のスクリーンでも設置可能です。	どんな形状のスクリーンでも設置可能です。	どんな形状のスクリーンでも設置可能です。音質を優先したい場合には、サウンド透過型スクリーンをお薦めします。	どんな形状のスクリーンでも設置可能ですが、センタースピーカーをお使いの場合には、サウンド透過型スクリーンをお薦めいたします。	どんな形状のスクリーンでも設置可能ですが、センタースピーカーをお使いの場合には、サウンド透過型スクリーンをお薦めいたします。
１０	PJ	4.5m以下	4.0m以下	3.6m以下	3.3m以下	3.0m以下

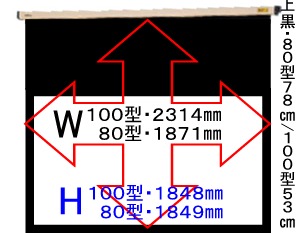

壁、天井取付型スクリーンを選ぶときには、上黒部分の長さに注意が必要です

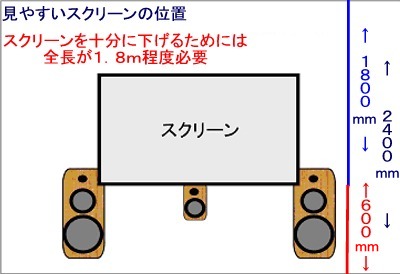

センタースピーカーを遮らず、スクリーンを床上６００ｍｍ程度の見やすい位置まで下げるためには、スクリーンの上下長さが１８００ｍｍ必要になります。そのためには、スクリーンの上黒部分がワイド８０型で７８０ｍｍ・ワイド１００型では５３０ｍｍ必要になります。上黒にその長さがあれば、画面部分とのトータル（スクリーン全長）が１８００ｍｍになります。

スクリーンの壁面への取り付け方

スクリーンは、壁面もしくは天井面の梁（はり）のある場所に穴を開けて、スクリーンの金具を取り付け、本体を設置する取り付け方法が一般的です。梁のない場所に金具を取り付けるとスクリーンの重量を支えきれず、スクリーンが落下します。
梁は、建築業者さんに確認するのが一番確実なのですが、ご自分で梁の場所をお調べになる方法としては、「壁を叩く」のではなく、まち針などで壁を突き刺して確かめる方法がお薦めです。まち針が、抵抗無く突き刺さる場合は、そこには梁はありません。まち針を強く押しても、突き刺さらなければ、そこが梁のある場所です。梁が見つかったら、梁の垂直、あるいは水平線上にスクリーンを取り付けます。
この方法なら、壁に目立つ跡を残さずに「梁のある場所を確実」に見つけられます。さらに、まち針を壁に刺すとき、足元の低い位置で試すとチェックした後は、まず目立たちません。

まとめ

どうでしょうか？
大きなスクリーンを設置するためには、意外に条件が多いのです。
スクリーンを選ぶには、まず「部屋の大きさ」をきちんと採寸します。次は、部屋の幅に入りそうなスクリーンを選びたいところをぐっとこらえて、部屋の奥行きに注意してください。なぜなら、上の表からも明らかなように問題になるのは、「スクリーンと壁の幅」よりも「プロジェクターの投影距離」だからです。
部屋が６畳もしくは、８畳／正方形の場合なら、部屋の横幅は１００型のスクリーンに対して十分な長さがあります。しかし縦方向を考えた場合（部屋の縦方向の大きさは、３４０ｃｍまずスクリーン背後にセンタースピーカーを設置するスペースを約２５ｃｍ取ると、残りは３１５ｃｍになります。ここからさらにプロジェクターを設置するためのスペースとして４０ｃｍを引いた残りの２７５ｃｍがプロジェクターのレンズからスクリーンまでの距離となります）たった２７５ｍｍの距離で１００型を投影可能な短焦点のプロジェクターを探さねばなりませんが、このような商品は２００６年８月現在の逸品館の取り扱いモデルでは、床置きのOPTOMA DV10以外は存在しないのです。結果として、８畳／正方形の部屋に設置可能な最大サイズのスクリーンは「９０型」が限度で、使用できるプロジェクターも１００型スクリーンまでの投影距離が３．１ｍ以下というかなり厳しい条件が付くということになります。部屋が６畳の場合にも条件は同じです。
次に８畳／長方形の部屋を考えましょう。部屋の形状が長方形になると奥行きには余裕ができますが、横幅に問題が生じます。部屋の幅が２７２ｃｍだとすると、１００型のスクリーンではケース幅が大きすぎて部屋に入らないことがあります。ケース幅の比較的小さなスクリーンを選べば１００型が取り付けられますが、スクリーンの画面幅が２２１cmこれに左右の黒幕部分１０cmを加えた２３１cmを部屋の横幅から引くと左右には約２０cmの僅かなスペースしか残りません。このスペースにスピーカーを設置しようとすると、スピーカーの影がスクリーンに映り込まないようにしないためには、スピーカーの横幅が１５ｃｍ以下程度の非常に細長いスピーカーしか設置できず、音質の良いスピーカーを設置するためには、サウンド透過型スクリーンを使うしかなくなります。プロジェクターの投影距離は、３．６ｍ以下とおおよそのモデルを選ぶことができるようになります。
１０畳になると、１００型のスクリーンは余裕で取り付けられますが、１１０型、１２０型になるとスクリーンの上下長が大きくなりますから、センタースピーカーを使ってできるだけ良好な音場を得たい場合には、サウンド透過型スクリーンを選ぶ方が良くなります。プロジェクターも投影距離が短いモデル（１００型で３．３～３．０ｍ以下）を選ばなければなりません。
条件さえきちんと把握できれば、スクリーンとプロジェクターの選択はそれほど難しくはないと思いますが、悩ましいとき、迷ったときには一つ小さめのスクリーンにするか、弊社スタッフにご相談下さいませ。

逸品館お薦めスクリーンのページはこちら

最後に、現在発売中、あるいは発売が予定されているプロジェクターの１００型までの投影距離の一覧表を添付しておきますので、プロジェクター選びの参考になさってください。画質に悩むよりも、焦点距離の問題で意外に選択できるモデルが少なくなることにお気づきになられるかもしれません。

逸品館お薦めプロジェクターのページはこちら

逸品館お薦めプロジェクターの焦点距離一覧表

・3.0m以下＝緑字　・3.5ｍ以下＝青地　・4.0m以下＝黒字　・4.0m以上＝赤字

メーカー	型式番号	ワイド１００インチまでの投影距離(m)
MITSUBISHI	LVP-HC6000	3.1-5.0
	LVP-HC5000	3.1-5.0
	LVP-HC3100	3.6-4.4
	LVP-HC1100	3.6-4.4
OPTOMA	HD803	4.1-4.9
	DV11	2.8-3.7
EPSON	EMP-TW2000	3.0-6.3
	EMP-TW1000	3.0-6.3
	EMP-TW700	3.2-6.7
SANYO	LP-Z2000	3.0-6.1
	LP-Z5	3.0-6.1
SHARP	XV-Z21000	4.1-5.5
	XV-Z3000	3.0-3.5
	DT-100J	3.5-4.1
	XV-Z10	3.0-3.8
Marantz	VP11S1	3.3-4.7
	VP15S1	3.3-4.7
	VP8600	3.0-4.0
Victor	DLA-HD100	3.0-6.0
	DLA-HD1	3.0-6.0
